概述
EJA-E系列變送器是橫河電機新推出的DPharp壓力變送器系列產品。它于2012年發布，它將工作馬EJA-A系列的堅固性和成功與純種EJX-A系列的性能相結合，為您提供橫河電機所期望的產品類型。
EJA210E是該系列中的法蘭安裝式液位變送器。
EJA210E的功能包括：
每1年穩定性±0.1％
響應時間為120毫秒
Exida和TUV SIL2 / SIL3
Signal Characterizer用于4到20 mA輸出
本地參數設置（LPS）
規格
| 范圍 | 跨度 | 范圍 | Z大壓力限制 |
|---|
| Z低限度 | Z大 | Z低限度 | Z大 |
|---|
| 中號 | 4.0 inH 2 O | 400.0 inH 2 O | -400.0 INH 2 ö | +400.0 inH 2 O | 每個法蘭等級 |
|---|
| H | 20.0 INH 2 ö | 2,000.0 inH 2 O | -2,000.0 INH 2 ö | +2,000.0 inH 2 O |
|---|
|
| 過程連接類型 | 尺寸 | 延期 | 輪緣 |
|---|
 | 沖洗類型 | 3英寸
2英寸
1½英寸 | N / A | JIS 10K，20K |
| ANSI 150＃，300＃ |
| JPI Class 150,300 |
| DIN PN10 / 16,25 / 40 |
 | 擴展類型 | 4英寸
3英寸 | 2英寸
4英寸
6英寸 | JIS 10K，20K |
| ANSI 150＃，300＃ |
| JPI Class 150,300 |
DIN PN10 / 16,25 / 40
|
| Z | EJA210E 法蘭安裝式差壓變送器 |
| M膜盒 | H膜盒 |
| 測量范圍 | -100~100kPa | -500~500kPa |
| (-400~400inH2O) | (-2000~2000inH2O) |
| 測量量程 | 1~100kPa | 5~500kPa |
| (4~400inH2O) | (20~2000inH2O) |
| 精度 | ±0.075% | ±0.075% |
| 防護等級 | IP66/IP67，NEMA 4X | |
| 防爆規格 | NEPSI , FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，F(xiàn)OUNDATION現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: Z小16.6V DC） HART( 1~5V)：9~28V DC |
| Fieldbus:9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) |
| 環境溫度 | -40~85℃ (-40~185℉) (普通型) |
| -30~80℃ (-22~176℉) (內藏顯示表) |
| 過程溫度 | -40~120℃ (-40~248℉) (普通型) |
| Z大工作壓力 | 法蘭額定壓力 |
| 安裝 | 法蘭安裝 |
| 法蘭尺寸 | 2-inch (50mm), 3-inch (80mm)， 1 1/2-inch (40mm)，4-inch (100mm) |
| 膜片材質(高壓側） | 316LSST，哈氏合金C-276，鉭材，鎳，鈦、蒙乃爾 |
| 法蘭材質 | S25C，304 SST，316 SST |
| 外殼 | 鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼 |
使用橫河液位變送器的工廠運行好。
橫河電機帶有DPharp數字傳感器的液位變送器主要是提供所需的性能和設備智能，以深入地了解您的過程。
操作
橫河電機的DPharp數字傳感器提供了競爭對手模擬傳感器的性能和穩定性。DPharp采用新的IC芯片式設計和制造。模擬傳感器基于較早的設計。雖然模擬傳感器很好，但現代的DPharp傳感器不能完成它們。
|  |
 |

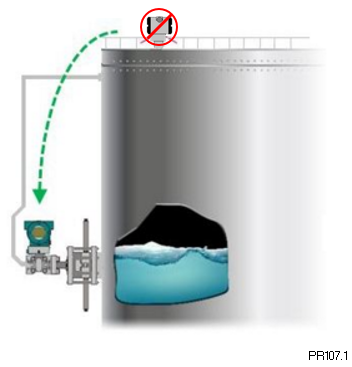

橫河的DPharp傳感器可以為您提供深入的過程見解。一個變送器可以為您的控制系統提供儲罐液位（主變量），總壓（二次變量）和傳感器溫度（第三變量） - 不需多個設備。
|
|
信號特征描述是橫河壓力變送器上可用的通用功能。該功能用于補償非線性應用中的模擬4到20 mA輸出信號。這種應用包括罐式捆扎或流量測量; 但是，它可以用于壓力輸入和所需輸出信號之間的關系已知的應用中。該功能多可以使用10個點。
|  |
穩定性
橫河液位變送器幫助工廠運行長時間。
橫河電機的我nherently安全設計，P [R爐和堅固的結構允許用戶運行他們的工廠安全，并減少停機時間。
堅固的建筑

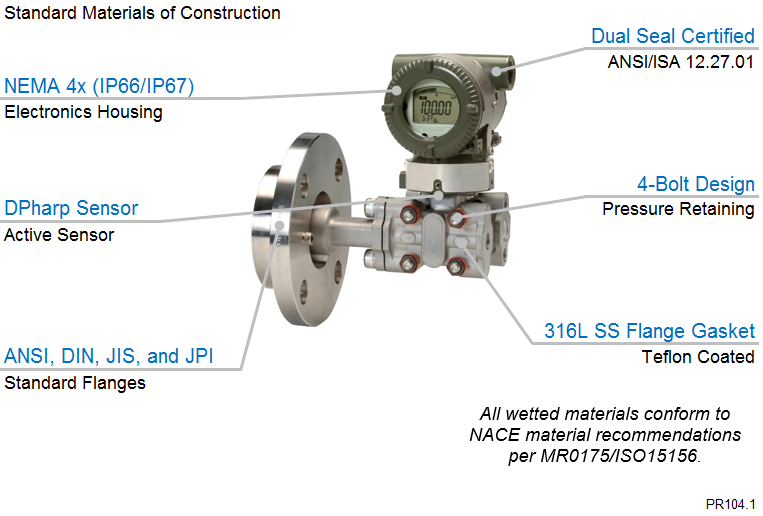

結構堅固的液位變送器可以幫助您的工廠減少故障。橫河電機的液位變送器具有旨在使其超出您的設備的施工功能。四螺栓壓力保持設計，特氟龍涂層316L不銹鋼法蘭墊圈，以及符合ANSI / ISA 12.27.01的雙重密封 - 設計功能可延長變送器的使用年限。
經過驗證的技術
從一張干凈的紙張開始，橫河電機在20世紀90年代初開發了一種新的壓力傳感 - DPharp傳感器。橫河電機在開發中做出了大量的資源。這一奉獻得到了回饋，到2015年底，已安裝了900多萬臺使用該設計的橫河變送器和校準器。DPharp傳感器是成熟的。 |  |
|
橫河EJA-E系列壓力變送器都經過IEC61508：2010第1部分到第7部分和IEC61511：2004第1部分到第3部分的設計。它們適用于SIL 2額定安全應用的單變送器，以及SIL 3額定值的雙變送器不需選項的安全應用。使用橫河EJA-E變送器，您不需要維護兩個單獨的庫存 - 一個用于生產應用程序，一個用于安全應用程序。這將節省您的公司多少錢？這些證書可在上面的“下載”選項卡下找到。 |
