EJA118E型隔膜密封式差壓變送器可用于測量高低溫，高真空，高粘度以及易結晶介質的流量、液位、密度和壓力。EJA118E型隔膜密封式差壓變送器可用于測量高低溫，高真空，高粘度以及易結晶介質的流量、液位、密度和壓力， 并將其轉換成4~20mA DC的電流信號輸出， 具有遠程設定和自診斷等功能。EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION現場總線或PROFIBUS PA通信協議。
|
概述
EJA-E系列變送器是橫河電機新的DPharp系列產品。它于2012年發布，它將工作馬EJA-A系列的堅固性和成功與純種EJX-A系列的性能相結合，為您提供橫河電機所期望的產品類型。
EJA118E是帶有遠程隔膜密封的差壓變送器。
EJA118E的功能包括：
±0.2％的正確度
200毫秒響應時間
Exida和TUV SIL2 / SIL3認證
本地參數設置（LPS）
10段信號表征器
主動毛細填充液密度補償 規格| 測量類型 |
|---|
| 主變量 | 差壓（DP） |
|---|
| 二級變量 | 靜壓（SP） |
|---|
| 參考精度 |
|---|
| 主變量 | DP量程的±0.2％ |
|---|
| 二級變量 | SP Span的±0.5％ |
|---|
| 響應時間 |
|---|
| 主變量 | 200毫秒 |
|---|
| 二級變量 | 500毫秒 |
|---|
| 可調比 |
|---|
| 主變量 | M-Capsule：40：1
H-Capsule：20：1 |
|---|
| 規范一致性 |
|---|
| EJX-A系列 | ±3σ |
|---|
|
| 過程連接類型 | 尺寸 | 延期 | 輪緣 |
|---|
| 高壓側 | 低壓側 |
|---|
 | 沖洗類型 | 沖洗類型 | 3英寸
2英寸
1-½英寸 | N / A | JIS 10K，20K，30K | | ANSI 100＃，300＃，600＃ | | JPI Class 150,300,600 | | DIN PN10 / 16,25 / 40,64 |  | 擴展類型 | 擴展類型 | 4英寸
3英寸 | 2英寸
4英寸
6英寸 | JIS 10K，20K | | ANSI 150＃，300＃ | | JPI Class 150,300 | | DIN PN10 / 16,25 / 40 | | 組合 |
|---|
 | 擴展類型 | 沖洗類型 | 低壓側：
3英寸
高壓側：
4英寸 | 低壓側：
N / A
高壓側：
2英寸
4英寸
6英寸 | JIS 10K，20K | | ANSI 150＃，300＃ | | JPI Class 150,300 | | DIN PN10 / 16,25 / 40 |
| | | EJA118E 隔膜密封式差壓變送器 | | M膜盒 | H膜盒 | | 測量范圍 | | -100~100kPa | -500~500kPa | | | (-400~400inH2O) | (-2000~2000inH2O) | | 測量量程 | | 2.5~100kPa | 25~500kPa | | | (10~400inH2O) | (100~2000inH2O) | | 精度 | | ±0.2% | ±0.2% | | 防護等級 | | IP66/IP67，NEMA 4X | | | 防爆規格 | | NEPSI , FM，CENELEC ATEX，CSA，IECEx | | 輸出信號 | | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION現場總線或PROFIBUS PA兩線制數字通信 | | 電源 | | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: Z小16.6V DC） HART( 1~5V)：9~28V DC | | | Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | | 環境溫度 | | -40~85℃ (-40~185℉) (普通型) | | | -30~60℃ (-22~140℉) (內藏顯示表) | | | 環境溫度必須在填充液工作溫度范圍內 | | 過程溫度 | | -50~250℃ (-58~482℉) | | | 環境溫度必須在填充液工作溫度范圍內 | | Z大工作壓力 | 法蘭額定壓力 | | 安裝 | | 變送器: 2-inch管安裝 | | | 隔膜密封: 法蘭安裝 | | 法蘭尺寸 | | 平法蘭型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) | | | 凸法蘭型: 4-inch(100mm)，3-inch(80mm) | | | 組合型: | 凸法蘭高壓側: 4-inch(100mm) | | | | 平法蘭低壓側: 3-inch(80mm) | | 膜片材質 | | 316 SST 316LSST，哈氏合金C-276、鉭、鈦、鎳、蒙乃爾 | | 法蘭材質 | | S25C，304 SST，316 SST | | 外殼 | | 鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼 |
橫河壓差變送器使工廠運行得比較好。
橫河電機帶有DPharp數字傳感器的差壓變送器的主要在于提供所需的性能和設備智能，以深入地了解您的過程。
操作
橫河電機的DPharp數字傳感器提供了競爭對手模擬傳感器的性能和穩定性。DPharp采用新的IC芯片式設計和制造。模擬傳感器基于較早的設計。雖然模擬傳感器很好，但現代的DPharp傳感器不能完成它們。帶有DPharp數字傳感器的橫河變送器將為您提供所需的一致性。
|  |
 |
市場上的遠程密封系統都使用填充液來將過程壓力從遠程隔膜密封“傳輸”到變送器中的壓力傳感器。填充流體變化的物理特性具有過程溫度和環境溫度變化，導致變送器測量不正確。這種效應在毛細血管越長時越差。關鍵是要濾除這種“噪音”，以獲得一致的測量結果。橫河電機有優良的設計，制造工藝和功能，可減少這種“噪音”。
|
|
信號特征描述是橫河壓力變送器上可用的通用功能。該功能用于補償非線性應用中的模擬4到20 mA輸出信號。這種應用包括罐式捆扎或流量測量; 但是，它可以用于壓力輸入和所需輸出信號之間的關系已知的應用中。該功能可以使用10個點。 |  |
可靠性

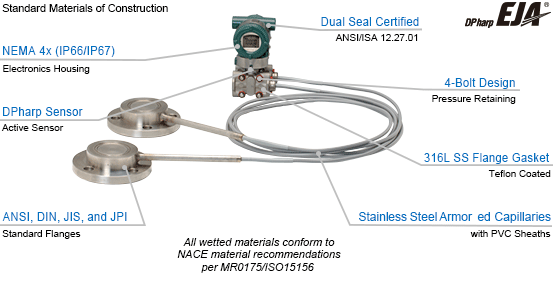

堅固的差壓變送器可以幫助您的工廠減少故障。橫河電機的DP變送器具有旨在讓您的設備年限長的施工功能。四螺栓壓力保持設計，Active DPharp傳感器和符合ANSI / ISA 12.27.01的雙重密封 - 不同的設計功能均可延長變送器的使用年限。
本質安全
橫河壓力變送器都經過IEC61508：2010第1部分到第7部分和IEC61511：2004第1部分到第3部分的設計。它們經認同適用于SIL 2安全應用中的單變送器，以及SIL 3安全應用中的雙變送器，無選項需要。使用橫河EJA-E變送器，您不需要維護兩個單獨的庫存 - 一個用于生產應用，一個用于安全應用。
|
